導軌系統

BK-方型固定端

星之球科技 來源：上海導全自動化設備有限2011-08-19 我要評論(0 )

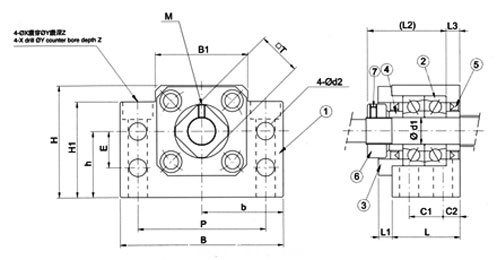

BK-方型固定端 編號 名稱 個數 1 軸承座 1 2 軸承 1SET 3 壓蓋 1 4 間隔環 2 5 油封 2 6 固定螺帽 1 7 防松小螺栓(附銅墊片) 1 表面處理：BK型染黑 單位:MM 型號 軸徑 D...

BK-方型固定端


編號

名稱

個數

1

軸承座

1

2

軸承

1SET

3

壓蓋

1

4

間隔環

2

5

油封

2

6

固定螺帽

1

7

防松小螺栓(附銅墊片)

1



表面處理：BK型染黑 單位:MM

型號

軸徑
D1

B

P

B1

C1

C2

b
±0.02

H1

h
±0.02

H

L

L1

L2

L3

d2

E

M

4-X(貫穿)ØY沉孔深Z





X

Y

Z

BK-10

10

60

46

34

13

6

30

32.5

22

39

25

6

29

5

5.5

15

M3

6.6

11

5

BK-12

12

60

46

35

13

6

30

32.5

25

43

25

6

29

5

5.5

18

M3

6.6

11

1.5

BK-15

15

70

54

40

15

6

35

38

28

48

27

6

32

6

5.5

18

M3

6.6

11

6.5

BK-17

17

86

68

50

19

8

43

55

39

64

35

9

44

7

6.6

28

M4

9

14

8.5

BK-20

20

88

70

52

19

8

44

50

34

60

35

8

43

8

6.6

22

M4

9

14

8.5

BK-25

25

106

85

64

22

10

53

70

48

80

42

12

54

9

9

33

M5

11

17.5

11

BK-30

30

128

102

76

23

11

64

78

51

89

45

14

61

9

11

33

M6

14

20

13

BK-35

35

140

114

88

26

12

70

79

52

96

50

14

67

12

11

35

M8

14

20

13

BK-40

40

160

130

100

33

14

80

90

60

110

61

18

76

15

14

37

M8

18

26

17.5




軸徑尺寸容許差

尺寸區分

h
unit 0.001

以上over

以下less

h

6

10

-2
-15

10

14

-3
-18

14

18

18

24

-3
-21

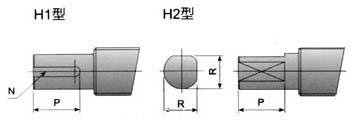

■前端尺寸加工

型號

BK型

適用軸桿外徑

D

D1

B

E

F

M

S

倒角

圓角半徑

H1 鍵槽
(寬×深×長)

H2

C1

C2

C3

R1

R2MAX

N

P

R

P

BK-10

φ12 φ14 φ15

10

8

39

15

M10×1

16

0.5

0.5

0.5

0.3

0.6

2×1.2

11

7.5

11

BK-12

φ14 φ15 φ16 φ18

12

10

39

15

M12×1

14

0.5

0.5

0.5

0.3

0.6

3×1.8

12

9.5

12

BK-15

φ18 φ20

15

12

40

20

M15×1

12

0.5

0.5

0.5

0.3

0.6

4×2.5

16

11.3

16

BK-17

φ20 φ25

17

15

53

23

M17×1

17

0.5

0.5

0.5

0.3

0.6

5×3.0

21

14.3

21

BK-20

φ25 φ28

20

16

53

25

M20×1

15

0.5

0.5

0.5

0.5

0.6

5×3.0

21

16

21

BK-25

φ32 φ36

25

20

65

30

M25×1.5

18

0.5

0.7

1.0

0.5

0.6

6×3.5

25

19

25

BK-30

φ36 φ40

30

25

72

38

M30×1.5

25

0.5

0.7

1.0

0.5

1.0

8×4.0

32

23.5

32

BK-35

φ40 φ45 φ50

35

30

83

45

M35×1.5

28

0.5

1.0

1.0

0.5

1.0

8×4.0

40

28.5

40

BK-40

φ50 φ55

40

35

98

50

M40×1.5

35

0.5

1.0

1.0

0.5

1.0

10×5.0

45

33

45
