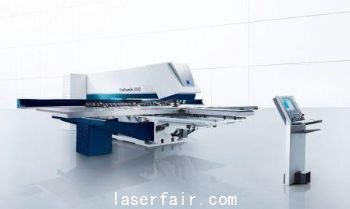

全球產量最高的沖床

選擇最佳的機器并且將其做得更好 － 這就是我們所做的。TruPunch 5000沖床在其前一任機器上做了很大的改進 ，可以進行更快速，質量更高的加工。

應用 沖裁及成型
類型 高端機器
工作范圍 - 2550 mm x 1280 mm 或
- 3070 mm x 1660 mm
線性模具庫 - 18個模具位，配備3只夾鉗
- 21個模具位，配備4只夾鉗
最大板厚 8 mm

自動化裝置 從半自動的上料到全自動的生產單元，將殘料粉碎。

加速度使得TruPunch 5000沖床如此高效。采用輕質機床部件和刀架使這一切成為可能。X軸加速度超過2g，最大速度高達每分鐘100米。

另一大特色是Y軸上的龍門式驅動：兩部高速電機同步控制，沒有機械連接，從而實現高速驅動。

C軸以每分鐘330轉的速度在任意角度上對刀具進行加速和旋轉。TruPunch 5000沖床只需2.8秒就能更換模具。使用多子模的情況下，換模時間只需0.3秒。

成型速度與沖裁速度相當
TruPunch 5000沖床的沖裁速率每分鐘1200次，打標速率為每分鐘2800次。同時C軸的加速度和旋轉速度大大提高；這樣就可以快速完成輪廓加工和成型攻絲。

沖裁速率: 每分鐘1200次，打標時每分鐘 2800次
轉速: C軸每分鐘旋轉330轉
高速成型: 不同的成型高度，不同的沖裁時間，成型速度和沖裁速度相當

創新模具
通快為用戶提供符合其要求的個性化模具。在換模的時候，上模，卸料板及下模都由感應器監控，從而保證了加工過程的穩定性。
例如:

去毛刺: 滾輪去毛刺模具及去毛刺多子模去除毛刺及斜切邊緣。
MulitBend: 可以對高度可達25mm的折邊進行高質量的折彎加工。
MultiShear: 使用這個模具加工出的工件質量可以與激光切割機的切邊質量相媲美。
滾輪技術: 滾輪模具速度更快，無論是進行沖切、折彎或是拉筋加工。

避免刮痕
TruPunch 5000沖床可以配備被激活的下模，可以從底部工作，就像第二個沖頭一樣。 被激活的下模使得無毛刺沖裁及成型變得可能，超高速加工。 當您在定位板材時，下模移到下面，所以不會接觸到板材。 對于成型下模同樣如此。

自動化裝置 - 為高效率量身定制
模塊自動化設計，TruPunch 5000沖床可進行全自動化的操作系統。每個完成的工件可以自動地移到容器種。

技術數據

TruPunch 5000
工作范圍 2550 mm x 1280 mm 3070 mm x 1660 mm
最大板厚 8 mm 8 mm
最大沖裁力 220 kN 220 kN
最大沖裁速率
(E = 1 mm) 1400 1/min 1200 1/min
打標時最大沖裁速率 2800 1/min(近似值) 2800 1/min(近似值)
線性模具庫 18個模具位，配備3只夾具 21個模具位，配備4只夾具
可編程落料槽
最大工件尺寸 500 mm x 500 mm
500 mm x 500 mm

占地空間 6760 mm x 6100 mm(近似值) 7600 mm x 7000 mm(近似值)
