Zee-scan 快速表面測量儀是整合了光源、物鏡以及掃描臺的整體式3D表面測量儀。Zee-scan 快速表面測量儀-是高速測量設備，響應時間小于5ms。
特點：
♦ 快速 & 精確的3D表面測量
♦ 高分辨率數字顯微相機
♦ 處理速度快&高精度3D表面平整度分析
♦ 多成像處理
♦ 采取最先進的圖像處理和波陣面?zhèn)鞲?
軟件功能：
三維分析&測量——3D表面形貌圖、表面輪廓圖、臺層高度測量、2D測量、粗糙度、波紋圖；數據采集&處理——自動標定、自動采集、自動處理、自動聚焦&曝光、范圍任選功能、導航功能；數據輸出&報告——項目報告歸檔與編輯、3D數據Excel格式輸出、3D數據第三方軟件輸出、HTML格式。
|
|
|
|

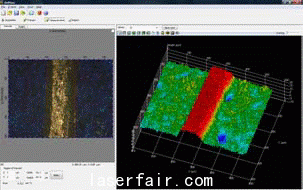

快速3D表面形貌測量 |
強大軟件處理功能 |
測量能力：
3D表面形貌 表面輪廓 粗糙度&波紋 臺層高度
應用范圍：
膜層 太陽能硅片 紙張 高分子材料 砂輪 橡膠 金屬 探針劃痕 焊點
主要參數：
顯微鏡物鏡 5x 10x 20x 50x 63x 100x 最大Z軸范圍, μm 1000 230 60 9 6 2.3 最大(Z)軸分辨率,nm 800 200 50 8 5 2 響應時間,ms <5 ms 兼容性 2/3” 顯微鏡接口 視頻口 (C‐安裝兼容) 軟件 & 硬件 需求 7, XP or Vista ‐ USB2.0 port 電源 110 / 220 AC 尺寸 H: 120 mm, Ø: 120 mm 重 量, g 345
