2.系統介紹

法利萊的裝備采用整體式設計，激光器、外光路、切割頭、四軸聯動、上下料機構均布置其上，提高了整套系統的硬、軟剛性，克服了光路不穩、加工誤差大的缺陷，保證了定光路設計的可靠性，在可靠性上比國外的分體式設計更具優勢。整體設備布局圖如圖1所示。床身部分設計緊湊，占地面積小，放棄了傳統的激光器支架，機床電柜，機床床身三件分離方案，達到更穩定、更可靠、精度更高的目的。采用機械手進行變檔套的上下料，在機械手上安裝快換夾具進行變檔套自動上下料，機械手與切割頭相互配合進行全自動上下料與激光切割，效率更高。

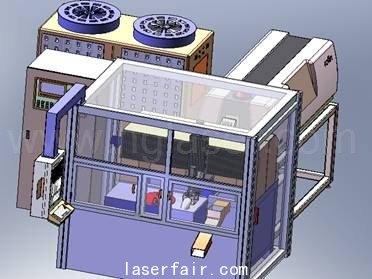

圖1 整體設備布局圖

該設備具有切割頭的X、Y、Z軸運動和切割的旋轉軸C軸四軸聯動功能；在相應夾具配合的情況下，激光設備切割專用的導向套筒功能，工裝夾具如圖2所示；功能區域封閉，并具有工作區域照明功能；配置激光防護罩，保證操作者和設備的安全。

圖2  工裝夾具

3.工藝研究

在實際生產中，激光切割質量的優劣一般指切割尺寸精度高低和切割端面質量的好壞。目前國際上對激光切割的質量評價還沒有一個統一的標準，一般從以下四個指標進行判斷：切口寬度及表面粗糙度；熱影響區的寬度，有無燒傷；切口斷面的波紋；切口斷面或下表面有無掛渣。

影響激光切割質量的因素很多，除了切割參數和工件本身特性的影響以外，還同照射功率密度、噴嘴直徑和噴嘴與工件表面間距等因素有關。綜合國內外大量的理論研究和實驗分析，影響激光切割質量的主要因素可以分為兩類：一類是加工系統性能和光的影響；另一類是加工材料因素和工藝參數的影響。在影響激光切割質量的諸多因素中，有的是由加工工作臺本身確定的，如機械系統精度、工作臺振動程度等；有的是材料固有的因素，如材料的物理化學性質、材料的反射率等；而還有一些因素是要根據具體的加工對象以及用戶質量的要求做出選擇，進行相應的調整，來確定相關的參數，如輸出功率、焦點位置、切割速度以及輔助氣體壓力等等。因此，對于一個完整的系統，必須對其可控因素與加工質量之間的關系進行深入地研究，在掌握其規律基礎上，采用數控方法進行最優化控制。圖3為變檔套切割成品。

      圖3變檔套切割成品

4.總結

該項目主要成果如下：

（1）整體式設計，激光器、外光路、切割頭、四軸聯動、上下料布置保證了定光路設計的可靠性。

（2）采用獨特的輔助裝置，使用雙工位圓盤上料裝置，提高效率，確保安全,柔性上料底盤補償坯料的尺寸及形狀誤差。

（3）簡單的掛鉤撥叉下料裝置動作精確柔和，避免了國外機型氣缸撞擊(或高壓吹氣)的震動與噪音以及對設備精度的影響，且降低了成本。

（4）夾持機械手根據零件的形狀及誤差特性，采用了四點柔性預定位及契形鎖緊原理，保證了對零件夾持的準確及可靠性。

產品加工精度全部滿足客戶Cmk值要求，屬于加工免檢類設備。變檔套激光切割機采用了一系列當今世界上的頂尖技術，使其加工能力及加工質量均超過德國設備，得到德方的認可，成本僅為國外的三分之一。
